OM340
ALPHA® OM-340
免清洗、无铅、超精细印刷特性、完全不含卤素 、低头枕缺陷、特高针测性
概述:
ALPHA OM-340 是一种应用广泛的、无铅、免清洗焊膏。ALPHA OM-340 焊膏提供与锡铅工艺相似的性能。
ALPHA OM-340 焊膏于在线测试上实现业界中最优异的防头枕缺陷性能和首次合格良率。ALPHA OM-340 展示出优秀的印刷性能,特别在超细间距可重复性(11 mil 方型)和产量要求较高的应用场合。
优秀的回流工艺窗口保证了其在 CuOSP 材料上具有各种沉积大小上杰出的聚结性和阻止随机焊球和锡珠产生的优良性能。ALPHA OM-340 能提供优秀的焊点外观和业界最佳的在线针测良率。此外,ALPHA OM-340 的 IPC III类空洞能力和 ROL0 IPC 分类可以保证该产品具有最佳的长期可靠性。
特性与优点:
1.无铅工艺回流产出的最大化,在小至 200μm (8 mil) 的圆形直径开孔以及 100μm (4 mil) 网板厚度上实现全面的合金聚结
2.极优异的印刷一致性,在所有线路板板设计中都具有很高的过程能力指数
3.印刷速度可达 150mm/sec(6”/s),保证了快速的印刷周期时间和较高的产出
4.广阔的回流曲线窗口保证了不同板片/部件表面处理上具有良好的可焊性
5.回流焊接后极好的焊膏和助焊剂外观
6.优异的防头枕缺陷性能
7.业界最佳的在线针测良率
8.减少随机焊球水平,减少返修和提高第一次直通率
9.符合 IPC 7095 空洞性能的最高等级 - 第三类
10.极好的可靠性性能,无卤化物
11.氮气或空气回流均适用
12.完全不含卤素 (没有卤素被故意地添加到配方上)
产品信息:
合金: SAC305, SAC405, Sn96%Ag4%, SACX® Plus 0307, SACX® Plus 0807, InnoLot, Maxrel™ Plus
粉末尺寸: 3 号粉 (25-45μm)、4 号粉 (20-38μm)、4.5 号粉(专有)、5 号粉 (15-25μm)、6 号粉(≤20μm)
包装尺寸: 500 克的罐装,6”和 12”支装以及 10cc 和 30cc 针筒装
助焊胶: OM-340 的助焊胶有 10cc 和 30cc 针筒装用于返修
无铅: 符合 RoHS 2011/65/EU 指令
注 1:如要求使用其他合金、粉末尺寸或包装尺寸,请联络 Alpha 当地的销售办事处
应用:
为标准和精细间距的网板印刷而设,印刷速度于 25mm/sec(1”/sec)和 150mm/sec(6”/sec)之间 ,网板厚度于 100μm (4 mil) 至 150μm (6 mil)之间,特别是和 ALPHA 网板一起使用时。根据印刷速度的不同,刮刀压力应介于 0.18-0.27kg/cm(1.0 -1.5lbs/inch)之间。印刷速度越高,刮刀压力要求越高。回流工艺窗口能保证较高的直通率、良好的外观和减少返修。

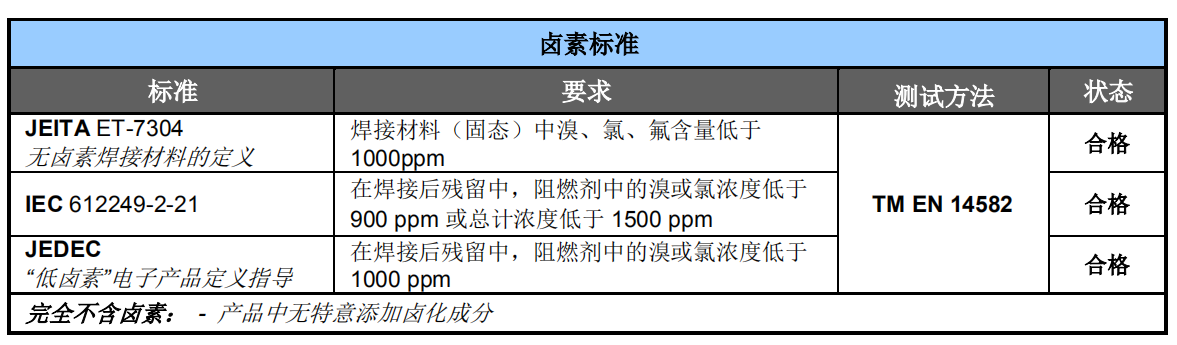

卤素状态:
安全:
虽然 ALPHA OM-340 没有毒性,但其典型的回流过程会产生少量的反应和蒸气分解。这些蒸气应能从工作空间中完全排出。请查询安全数据表了解更多的安全性信息,可浏览我们的网页查阅最新的安全数据表
储存:
ALPHA OM-340 应保存在 0-10°C(32-50°F)的冰箱中。在打开包装使用前,ALPHA OM-340 焊膏可以置于室温环境中,这有利于防止焊膏表面的结露。

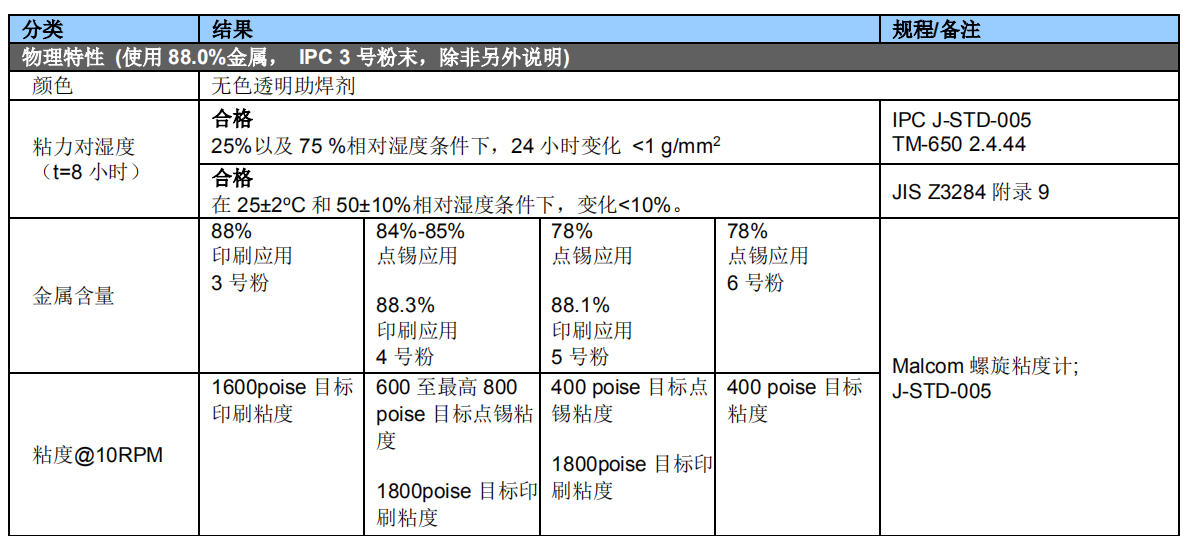

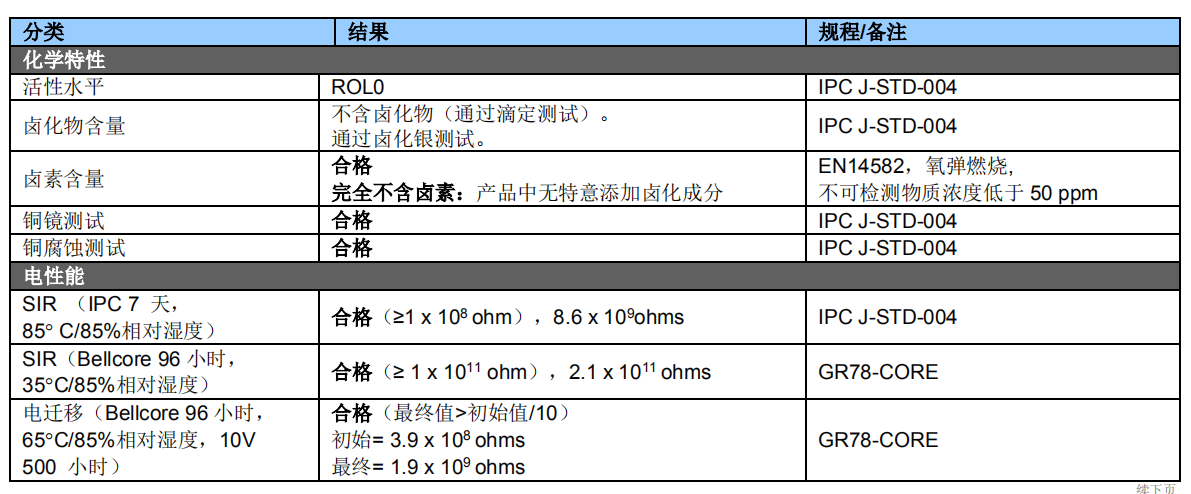

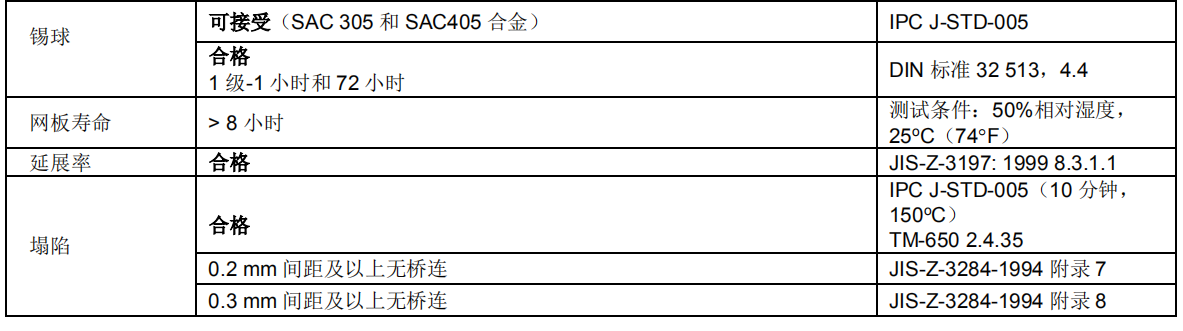

技术数据:

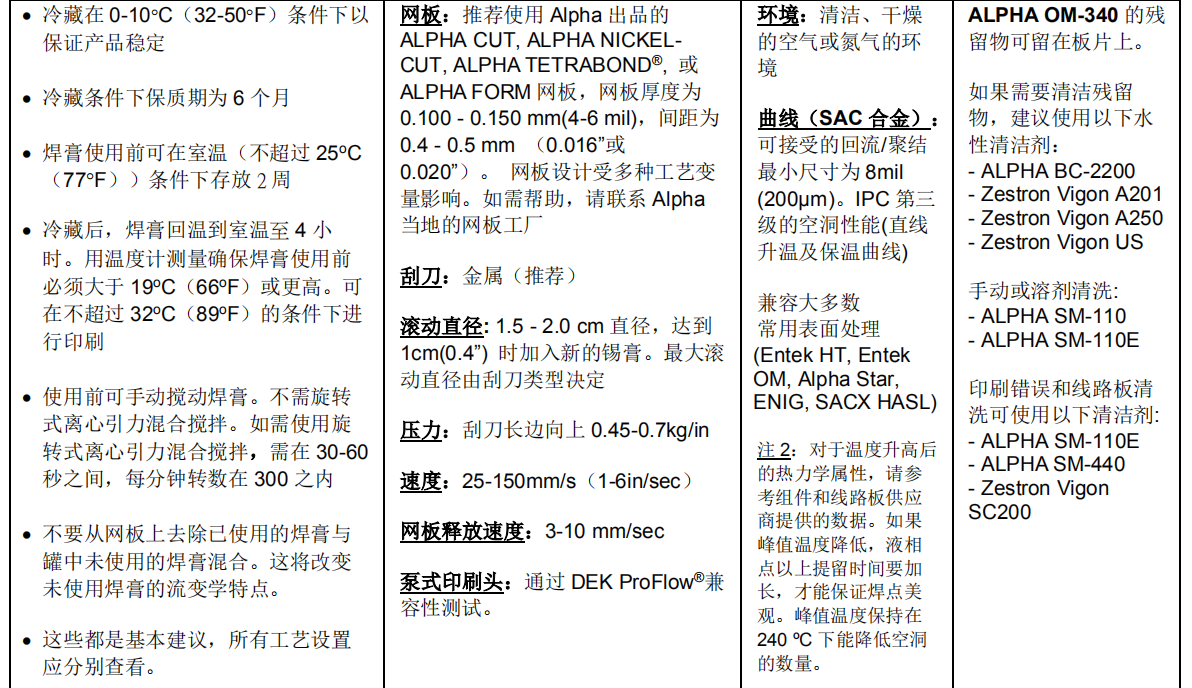

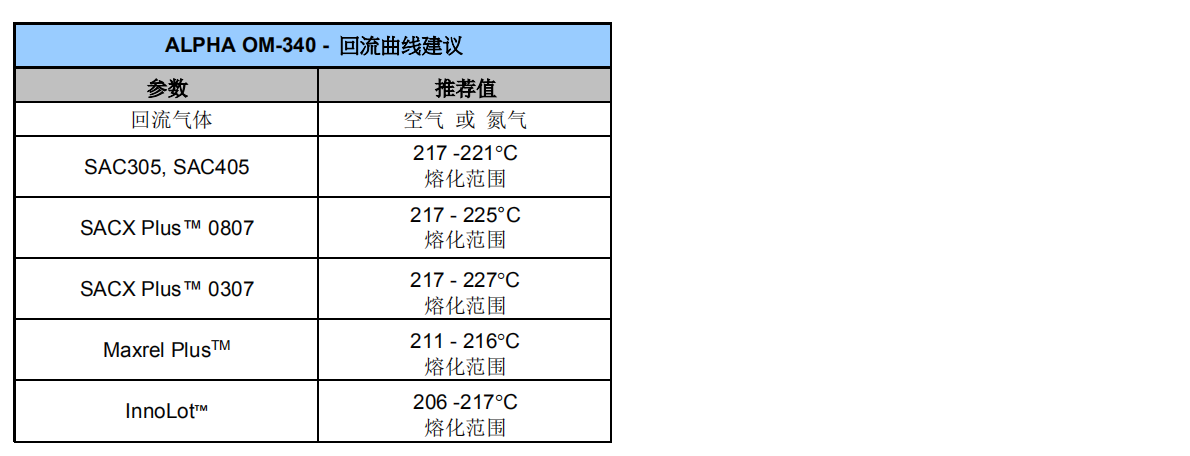

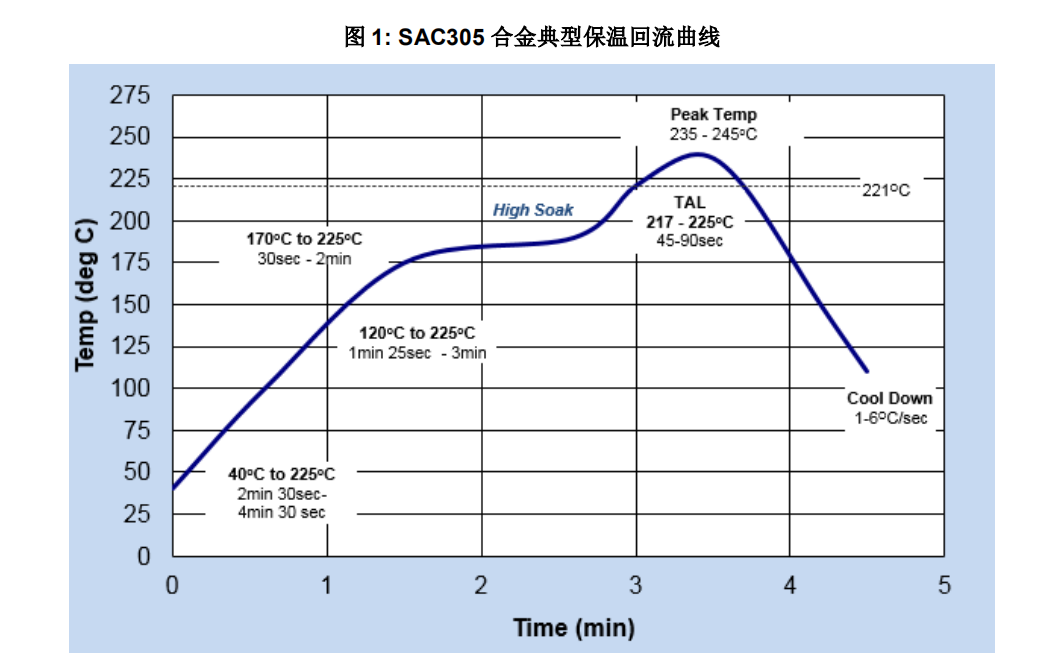

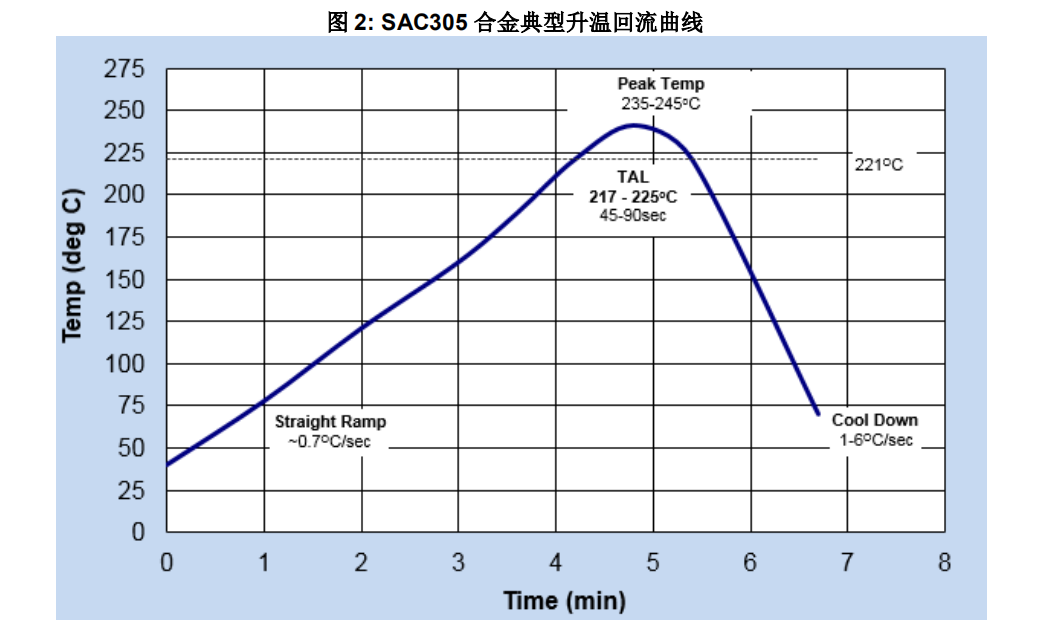

工艺指南:
联络资料:
